Það eru til margar gerðir af rafdælum í kaf, og þær sem oftast eru notaðar í brunnáveitu eru olíufylltar og vatnsfylltar rafdælur. Með QJ röð djúpbrunns djúpdælu sem dæmi, kynnir þessi grein stuttlega uppbyggingu djúpbrunns djúpdælna.
Uppbygging djúpbrunns dælunnar samanstendur aðallega af vatnsdælu, rafmótor, inntaki og þéttibúnaði, eins og sýnt er á myndinni.
Vatnsdælan er staðsett í efri enda rafdælunnar, aðallega samsett úr hjóli, stýrishúsi, dæluás, gúmmílegum og öðrum hlutum. Dæluskaftið og mótorskaftið eru tengdir með strokka tengi. Hjólhjólið er með miðflótta lokuðu hjóli og til að koma í veg fyrir að vatnsdælan snúist við við lokun er afturloki settur í efri enda.
Mótorhlutinn er staðsettur í neðri enda rafdælunnar, aðallega samsettur úr íhlutum eins og snúningi, stator, stýrilegu, álagslegu og þrýstistillingarfilmu. Plast- eða statorvindan er úr pólýetýlen einangruðum nylonhúðuðum vatnsþolnum rafsegulvír. Inni í mótornum er fyllt með hreinu vatni til að kæla legur mótorsins. Gúmmíþrýstingsstillandi filma er sett upp neðst á mótornum til að stilla breytingar á vatnsþrýstingi inni í líkamanum af völdum hitastigshækkunar mótorsins.
Inntakið og þéttibúnaðurinn er staðsettur í miðju rafdælunnar. Innsiglibúnaðurinn er staðsettur á efri enda mótorsins og samanstendur af sandkasthring og beinagrind olíuþétti fram- og afturbúnaðar. Hlutverk þess er að koma í veg fyrir að botnfall komist inn í mótorinn.
Merking líkansins fyrir 200-QJ80-55/5 djúpbrunn dælu: 200- Lágmarks þvermál borholu sem hentar þessari dælu er 200 mm; QJ djúpbrunn dæla; 80- Málstreymishraði 80m3/klst.; 55- Heildarfallhæð er 55 metrar; 5 þrepa vatnsdæla.

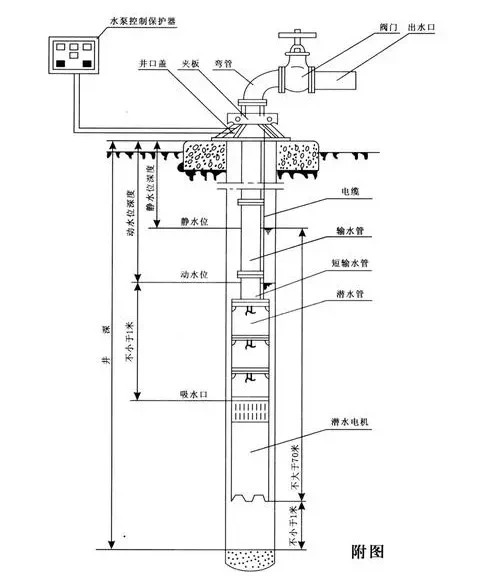

Byggingarmyndin af djúpbrunnsdælunni er sem hér segir:
