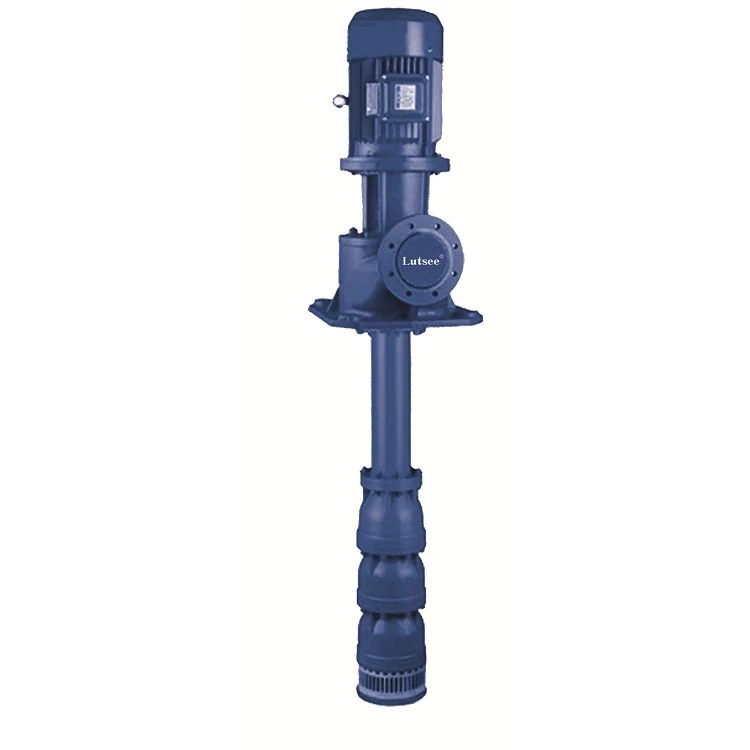

Djúpbrunnsdæla

JC röð hverfildælur er notuð til að dæla vatni úr djúpum brunnum eða vötnum í mörgum mismunandi hlutum, svo sem iðnaði, áveitu á bæjum og vatnsveitu. JC röð hverfla dæla er sérhæfð miðflótta dæla sem er hönnuð til að flytja vatn úr brunni eða lóni sem er djúpt neðanjarðar.

Hringdu í okkur→

Almenn kynning:

Í mörgum mismunandi geirum, áveitukerfi bænda og vatnsveitur, er djúpum brunnum eða vötnum dælt með því að nota JC röð hverfla dælur. Sérsniðin miðflótta dæla sem kallast JC röð hverfla dæla er gerð til að flytja vatn úr neðanjarðar lóni eða brunni. Ein af tveimur aðal gerðum hverflumdælna, hún er einnig þekkt sem djúpbrunna hverfleldæla eða línuskaft hverfludælu.

_16351477266292

Tvær helstu gerðir hverfildæla eru lóðréttar hverfildælur og kafhverfladælur. Niðurdælur eru með mótor sem er staðsettur neðansjávar neðst á dælunni á meðan lóðréttar hverfladælur eru með mótor sem er staðsettur ofanjarðar.

Lóðréttar hverfladælur eru fyrst og fremst notaðar þegar dæla er ekki tiltæk eða fyrir ástand hefðbundins mótors sem er festur efst á dælunni.

Rennslissvið: 5-900m³/h

Höfuðsvið: 20-200m

Mótorafl: 11-520KW

OD: 6" til 30"

_16351477388109

JC djúpbrunnsdæla er lóðrétt eins þrepa miðflótta dæla uppbygging með einum sog. Þessi röð af dælum er með hálfopnu hjóli. Blöndunarblað er framlengt á soghlið hjólsins og skeri sem getur mylja trefjaillgresi er settur á framhliðina. Það er hægt að nota til bakflæðisblöndunar og vélrænnar mulningar meðan á vinnu stendur til að koma í veg fyrir stíflu.

Það er eins þrepa, lóðrétt miðflótta dæla með einum sogarm. Blöndunarblað er staðsett við framlengingu soghliðar hjólsins, sem er hálfopið hjól.

Dælurnar tvær eru fyrst og fremst notaðar til að dæla þykkum vökva, þunga olíu, olíuleifum, gruggugum vökva, leðju, steypuhræra, rennandi seyru og vökva sem inniheldur kol og ösku í gegnum skólpskurði í þéttbýli í varmaorkuverum, gaskóksverksmiðjum, olíuhreinsunarstöðvum, stálverksmiðjur, námuvinnslu, pappírsgerð, sementsverksmiðjur, matvælaverksmiðjur, prent- og litunariðnað. Það er einnig hægt að nota til að sjúga vökva sem innihalda leðju, gris og gjall sem og ætandi vökva í efna-, lyfja- og öðrum geirum.

2. Sendingarhamur dælunnar: dælan er tengd við mótorinn í gegnum teygjutengi. Úr stefnu drifhreyfingarinnar snýst dælan réttsælis

Helstu forrit:

Atvinnugreinar eins og námur, orkuver, olíusvæði, osfrv. Áveitur á bæjum, vatnsveitur bygginga. O.s.frv.

Nei.	Fyrirmynd	Flæði (m³/h)	Höfuð (m)	Afl (kw)	Hraði (r/mín)	Eff. (prósent)	Hámark OD (mm)
Nei.	Fyrirmynd	Flæði (m³/h)	Höfuð (m)	Afl (kw)	Hraði (r/mín)	Eff. (prósent)	Hámark OD (mm)
1	150JC(R)20-9×4	20	36	4	2900	67	143
2	150JC(R)20-9×5		45	5.5
3	150JC(R)20-9×6		54	5.5
4	150JC(R)20-9×7		63	7.5
5	150JC(R)20-9×8		72	7.5
6	150JC(R)20-9×9		81	11
7	150JC(R)20-9×10		90	11
8	150JC(R)20-9×12		108	11
9	150JC(R)20-9×14		126	15
10	150JC(R)20-9×16		144	15
11	150JC(R)20-9×18		162	18.5
12	150JC(R)32-9×4	32	36	5.5	2900	67	143
13	150JC(R)32-9×5		45	7.5
14	150JC(R)32-9×6		54	11
15	150JC(R)32-9×7		63	11
16	150JC(R)32-9×8		72	15
17	150JC(R)32-9×9		81	15
18	150JC(R)32-9×10		90	15
19	150JC(R)32-9×12		108	18.5
20	150JC(R)32-9×14		126	18.5
21	150JC(R)32-9×16		144	22
22	150JC(R)32-9×18		162	25
23	150JC(R)50-6.5×3	50	19.5	5.5	2900	70	143
24	150JC(R)50-6.5×4		26	7.5
25	150JC(R)50-6.5×6		38	11
26	150JC(R)50-6.5×8		52	15
27	150JC(R)50-6.5×10		65	15
28	150JC(R)50-6.5×12		78	18.5
29	150JC(R)50-6.5×14		91	22
30	150JC(R)50-6.5×16		104	25
31	150JC(R)50-6.5×18		117	30
32	200JC(R)40-21×1	40	21	5.5	2900	75	181
33	200JC(R)40-21×2		42	7.5
34	200JC(R)40-21×3		63	11
35	200JC(R)40-21×4		84	15
36	200JC(R)40-21×5		105	18.5
37	200JC(R)40-21×6		126	22
38	200JC(R)40-21×7		147	25
39	200JC(R)40-21×8		168	30
40	200JC(R)50-24×1	50	24	5.5	2900	75	181
41	200JC(R)50-24×2		48	11
42	200JC(R)50-24×3		72	18.5
43	200JC(R)50-24×4		96	22
44	200JC(R)50-24×5		120	25
45	200JC(R)50-24×6		144	30
46	200JC(R)50-24×7		168	37
47	200JC(R)63-21×1	63	21	7.5	2900	75	181
48	200JC(R)63-21×2		42	15
49	200JC(R)63-21×3		63	18.5
50	200JC(R)63-21×4		84	22
51	200JC(R)63-21×5		105	30
52	200JC(R)63-21×6		126	37
53	200JC(R)80-22×1	80	22	7.5	2900	75	181
54	200JC(R)80-22×2		44	15
55	200JC(R)80-22×3		66	22
56	200JC(R)80-22×4		88	30
57	200JC(R)80-22×5		110	37
58	250JC(R)110-14×1	110	14	7.5	2900	75	230
59	250JC(R)110-14×2		28	15
60	250JC(R)110-14×3		42	22
61	250JC(R)110-14×4		56	30
62	250JC(R)110-14×5		70	37
63	250JC(R)130-16×1	130	16	11	2900	75	230
64	250JC(R)130-16×2		32	18.5
65	250JC(R)130-16×3		48	30
66	250JC(R)130-16×4		64	37
67	300JC(R)90-15×1	90	15	5.5	1475	78	320
68	300JC(R)90-15×2		30	11
69	300JC(R)90-15×3		45	18.5
70	300JC(R)90-15×4		60	22
71	300JC(R)90-15×5		75	30
72	300JC(R)90-15×6		90	37
73	300JC(R)90-15×7		105	45
74	300JC(R)90-15×8		120	45
75	300JC(R)110-17×1	110	17	11	1475	78	320
76	300JC(R)110-17×2		34	18.5
77	300JC(R)110-17×3		51	25
78	300JC(R)110-17×4		68	37
79	300JC(R)110-17×5		85	45
80	300JC(R)110-17×6		102	55
81	300JC(R)110-17×7		119	55
82	300JC(R)150-14×1	150	14	11	1475	80	295
83	300JC(R)150-14×2		28	18.5
84	300JC(R)150-14×3		42	25
85	300JC(R)150-14×4		56	37
86	300JC(R)150-14×5		70	45
87	300JC(R)150-14×6		84	55
88	300JC(R)150-14×7		98	75
89	300JC(R)150-14×8		112	75
90	300JC(R)180-17×1	180	17	15	1475	84	295
91	300JC(R)180-17×2		34	25
92	300JC(R)180-17×3		51	37
93	300JC(R)180-17×4		68	55
94	300JC(R)180-17×5		85	75
95	300JC(R)180-17×6		102	75
96	300JC(R)180-17×7		119	90
97	300JC(R)180-17×8		136	110
98	300JC(R)220-13.5×1		13.5	15	1475	75	295
99	300JC(R)220-13.5×2		27	25
100	300JC(R)220-13.5×3		40.5	37
101	300JC(R)220-13.5×4		54	55
102	300JC(R)220-13.5×5		67.5	75
103	300JC(R)220-13.5×6		81	75
104	300JC(R)220-13.5×7		94.5	90
105	300JC(R)220-13.5×8		108	110
106	400JC(R)370-16×1	370	16	30	1475	80	346
107	400JC(R)370-16×2		32	55
108	400JC(R)370-16×3		48	75
109	400JC(R)370-16×4		64	110
110	400JC(R)370-16×5		80	132
111	400JC(R)370-16×6		96	160
112	450JC(R)550-27×1	550	27	75	1475	80	430
113	450JC(R)550-27×2		54	132
114	450JC(R)550-27×3		81	185
115	450JC(R)550-27×4		108	280
116	450JC(R)550-27×5		135	315*
117	500JC(R)650-32×1	650	32	90	1475	80	480
118	500JC(R)650-32×2		64	180
119	500JC(R)650-32×3		96	250
120	500JC(R)650-32×4		128	350*
121	500JC(R)650-32×5		160	400*
122	500JC(R)900-30×1	900	30	110	1475	80	480
123	500JC(R)900-30×2		60	225
124	500JC(R)900-30×3		90	315*
125	500JC(R)900-30×4		120	400*
126	500JC(R)900-30×5		150	560*
127	550JC(R)1250-20×2	1250	40	225	1475	82	530
128	550JC(R)1250-20×3		60	315*
129	550JC(R)1250-20×4		80	400*
130	550JC(R)1250-20×5		100	560*
131	550JC(R)1500-22×2	1500	44	280*	1475	82	530
132	550JC(R)1500-22×3		66	400*
133	550JC(R)1500-22×4		88	560*
134	550JC(R)1500-22×5		110	630*
Hlutirnir merktir með stjörnu (*) eru þeir sem eru með 6KV eða 10KV háspennuvél. Djúpbrunnsdælur sem eru frábrugðnar þeim í áðurnefndri töflu hvað varðar lofthæð og rennsli eru fáanlegar hjá fyrirtækinu okkar. Djúpbrunnsdælur smíðaðar úr sveigjanlegu járni, kopar, 316, 304 og öðrum sérefnum eru fáanlegar frá fyrirtækinu okkar. Vörulýsingar geta breyst hvenær sem er án fyrirvara vegna áframhaldandi tækniþróunar.
